ภาพรวม

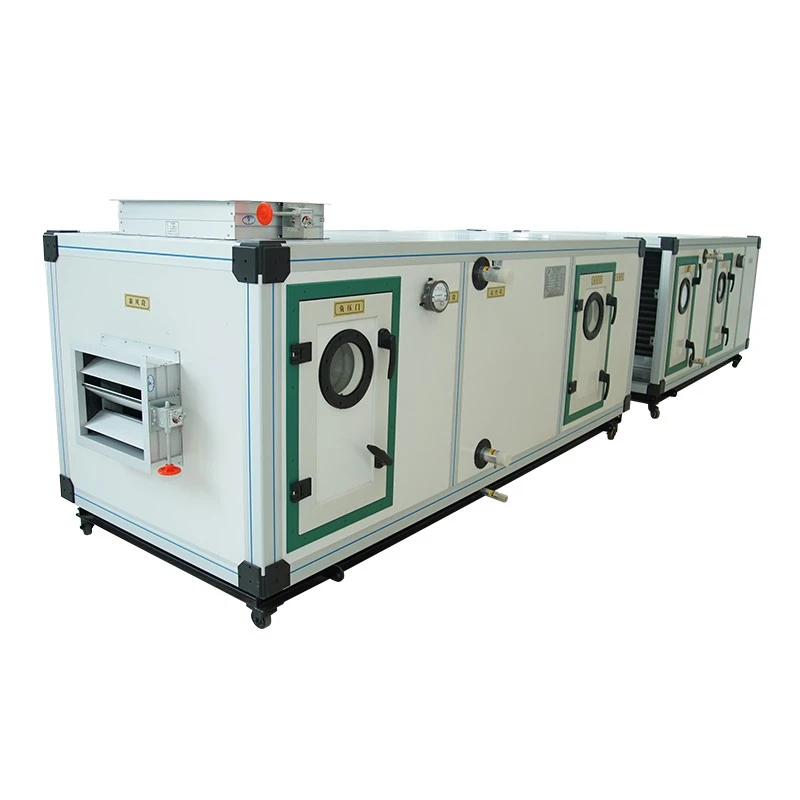

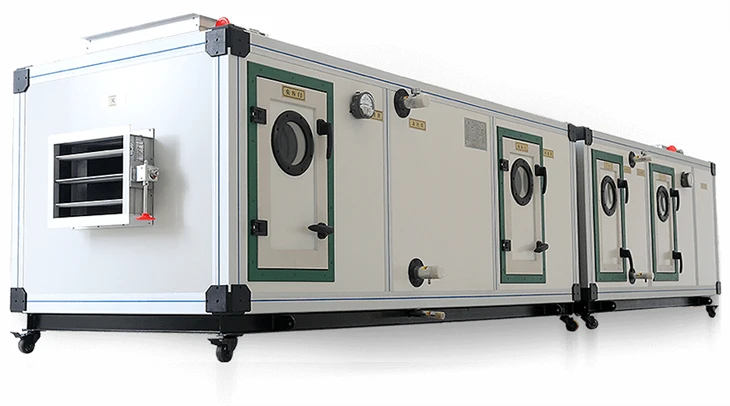

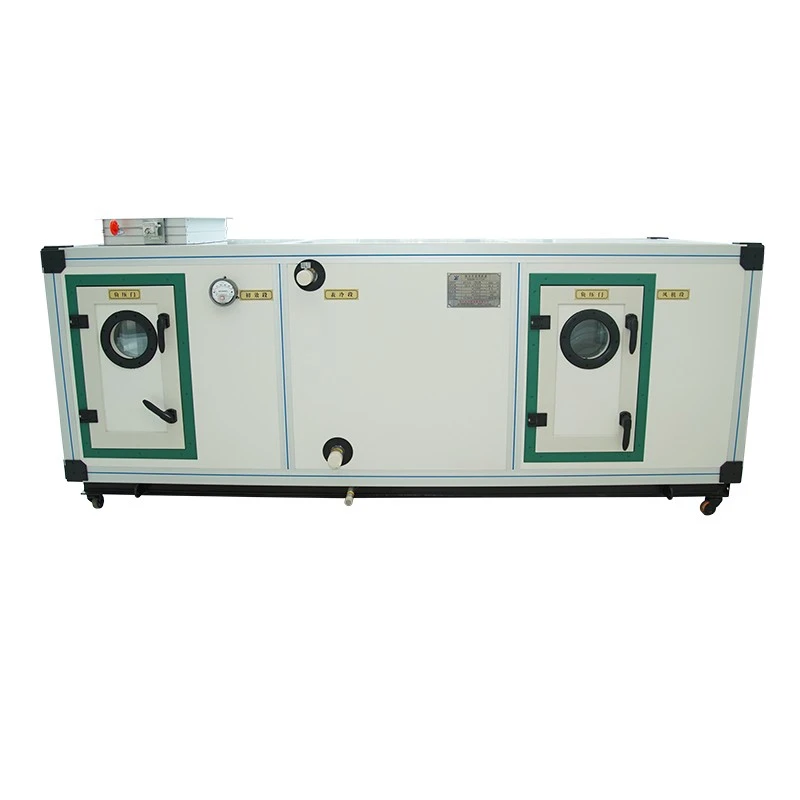

หน่วยจัดการอากาศ (AHU)เป็นองค์ประกอบสำคัญของระบบทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) ซึ่งรับผิดชอบในการควบคุมและหมุนเวียนอากาศ AHU ถูกนำมาใช้ในการใช้งานที่หลากหลาย รวมถึงอาคารพาณิชย์ โรงงานอุตสาหกรรม โรงพยาบาล และอาคารที่พักอาศัย เพื่อรักษาคุณภาพอากาศภายในอาคารและความสะดวกสบาย
พารามิเตอร์
เย็นปริมาตรน้ำ ความต้านทานน้ำ
เงื่อนไขการทำความเย็น: อุณหภูมิกระเปาะแห้งอากาศเข้า 27 องศา อุณหภูมิกระเปาะเปียก 19.5 องศา อุณหภูมิน้ำเข้า 7 องศา อุณหภูมิน้ำทางออก 12 องศา
|
แบบอย่าง |
ท่อสองแถว |
ท่อสี่แถว |
ท่อหกแถว |
ท่อแปดแถว |
||||||||
|
ระบายความร้อน(กิโลวัตต์ |
ปริมาณน้ำ(m³/h) |
ต้านทานน้ำ (ปาสคาล) |
ระบายความร้อน(กิโลวัตต์) |
ปริมาณน้ำ (m h) |
ต้านทานน้ำ (ปาสคาล) |
ระบายความร้อน(กิโลวัตต์) |
ปริมาณน้ำ (m³/h) |
ต้านทานน้ำ (ปาสคาล) |
ระบายความร้อน (กิโลวัตต์ |
ปริมาณน้ำ (m³/h) |
ต้านทานน้ำ(ปาสคาล) |
|
|
ซเค-05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
ซเค-10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
ซเค-15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
ซเค-20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
ซเค-25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
ซเค-30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
ซเค-40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
ซเค-50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
ซเค-60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
ซเค-80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
ซเค-100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
ซเค-120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
ซเค-160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
ซเค-200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
หมายเหตุ: พารามิเตอร์ประสิทธิภาพของเครื่องที่ความเร็วลม 2.5 เมตร/วินาที
ปัจจัยการแก้ไขสภาพความเย็น
|
อุณหภูมิอากาศ |
ระดับอุณหภูมิของน้ำ |
|||||
|
กระเปาะเปียก อุณหภูมิ |
กระเปาะแห้ง อุณหภูมิ |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
ปัจจัยการแก้ไข K3 สำหรับความสามารถในการทำความเย็นและการไหลของน้ำภายใต้อุณหภูมิอากาศขาเข้าและอุณหภูมิน้ำที่แตกต่างกัน
|
ความเร็วลม |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
ค่าสัมประสิทธิ์ |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
|
อุณหภูมิอากาศ |
อุณหภูมิของน้ำระดับ |
|||||
|
กระเปาะเปียก อุณหภูมิ |
กระเปาะแห้ง อุณหภูมิ |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
ปัจจัยการแก้ไข K4 สำหรับการต้านทานน้ำภายใต้อุณหภูมิอากาศขาเข้าและอุณหภูมิน้ำที่แตกต่างกัน
|
ความเร็วลม |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
ค่าสัมประสิทธิ์ |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
Ps:1.ปัจจัยการแก้ไขข้างต้นถูกกำหนดจากค่าเฉลี่ยของหน่วยต่างๆ สำหรับหน่วยขนาดเล็ก (05~15) ให้คูณด้วย 0.95 สำหรับหน่วยขนาดใหญ่ (50-200) ให้คูณด้วย 1.08
2.ปัจจัยการแก้ไขข้างต้นเป็นค่าโดยประมาณและมีไว้เพื่อการอ้างอิงเท่านั้น
การแก้ไขภายใต้ความเร็วลม อุณหภูมิอากาศขาเข้า และสภาวะอุณหภูมิของน้ำที่แตกต่างกัน:
ความสามารถในการทำความเย็นที่แท้จริง= ความสามารถในการทำความเย็นจากตารางที่ 1 × K1 × K3
การไหลของน้ำที่เกิดขึ้นจริง= การไหลของน้ำจากตารางที่ 1 × K1 × K3
การกันน้ำได้จริง= ความต้านทานน้ำจากตารางที่ 1 × K2 × K4
ตัวอย่าง:การเลือกเครื่องปรับอากาศ YG-20 ความเร็วลมหน้าคอยล์เย็นคือ 2.5 เมตร/วินาที ตามตารางที่ 1 ความสามารถในการทำความเย็นคือ 150.8 kW การไหลของน้ำคือ 26.21 m³/h และความต้านทานน้ำคือ 14.07 kPa กำหนดความสามารถในการทำความเย็น การไหลของน้ำ และความต้านทานน้ำตามจริง เมื่ออุณหภูมิกระเปาะแห้งของอากาศขาเข้าคือ 27 องศา อุณหภูมิกระเปาะเปียกคือ 21 องศา อุณหภูมิของน้ำเข้าคือ 7 องศา และอุณหภูมิของน้ำทางออกคือ 12 องศา
สารละลาย:จากตาราง K1 ปัจจัยการแก้ไข K1=1.14 จากตาราง K2 ปัจจัยการแก้ไข K2=1.27
ดังนั้น:
ความสามารถในการทำความเย็นที่แท้จริง (Q)= ความสามารถในการทำความเย็นในสภาวะมาตรฐาน × K1=150.8 × 1.14=171.91 kW
อัตราการไหลของน้ำตามจริง (V)= อัตราการไหลของน้ำในสภาวะมาตรฐาน × K1=26.21 × 1.14=29.88 ลบ.ม./ชม.
การกันน้ำตามจริง (P)= สภาพกันน้ำในสภาวะมาตรฐาน × K2=14.07 × 1.27=17.87 kPa
เครื่องทำความร้อน ปริมาณน้ำ ความต้านทานน้ำ
สภาวะความร้อน: อุณหภูมิอากาศเข้า 15 องศา อุณหภูมิน้ำเข้า 60 องศา
|
แบบอย่าง |
ท่อสองแถว |
ท่อสี่แถว |
ท่อหกแถว |
ท่อแปดแถว |
||||||||
|
เครื่องทำความร้อน(กิโลวัตต์) |
ปริมาณน้ำ (m/h) |
ต้านทานน้ำ (ปาสคาล) |
เครื่องทำความร้อน (กิโลวัตต์ |
ปริมาณน้ำ (เมกะวัตต์) |
ต้านทานน้ำ (ปาสคาล) |
เครื่องทำความร้อน (กิโลวัตต์) |
ปริมาณน้ำ (m³h) |
ต้านทานน้ำ (ปาสคาล) |
เครื่องทำความร้อน(กิโลวัตต์) |
ปริมาณน้ำ m/h) |
ต้านทานน้ำ (ปาสคาล) |
|
|
ซเค-05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
ซเค-10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
ซเค-15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
ซเค-20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
ซเค-25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
ซเค-30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
ซเค-40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
ซเค-50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
ซเค-60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
ซเค-80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
ซเค-100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
ซเค-120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
ซเค-160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
ซเค-200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
หมายเหตุ: 1. การอ้างอิงประสิทธิภาพของหน่วยที่ความเร็วลม 2.5m/s
2. คอยล์เป็นคอยล์อเนกประสงค์สำหรับการใช้งานร้อนและเย็น
หน้าที่และประโยชน์ของ AHU
- การกรองอากาศและการทำให้บริสุทธิ์: AHU กรองและทำความสะอาดอากาศ ขจัดสิ่งปนเปื้อน และรับประกันสภาพแวดล้อมภายในอาคารที่ดีต่อสุขภาพ
- การควบคุมอุณหภูมิ: ให้การควบคุมความร้อนและความเย็นที่แม่นยำ โดยรักษาอุณหภูมิภายในอาคารที่ต้องการ
- การควบคุมความชื้น: AHU ปรับระดับความชื้นเพื่อเพิ่มความสะดวกสบายและปกป้องอุปกรณ์หรือวัสดุที่ละเอียดอ่อน
- การระบายอากาศ: ปล่อยอากาศบริสุทธิ์และขับไล่อากาศที่มีกลิ่นเหม็น ช่วยลดระดับ CO2 และรักษาคุณภาพอากาศ
- ประสิทธิภาพการใช้พลังงาน: AHU สมัยใหม่รวมคุณสมบัติการประหยัดพลังงาน เช่น การนำความร้อนกลับมาใช้ใหม่ พัดลมแบบปรับความเร็วได้ และระบบควบคุมขั้นสูง
โบลเวอร์: ตลับลูกปืนโบลเวอร์ใช้ตลับลูกปืนเม็ดกลมที่มีความแม่นยำในการหล่อลื่น และวงแหวนซีลด้านนอกของตลับลูกปืนทำจากยางโพลีอะไมด์ ซึ่งทนทานต่ออุณหภูมิสูง และสามารถดูดซับการสั่นสะเทือนและเสียงรบกวนของกลไก ใบพัดของพัดลมเครื่องปรับอากาศซีรีส์ฟอกทำจากแผ่นเหล็กคุณภาพสูง (ใบพัดเอียงไปด้านหลังได้รับการกำหนดค่าตามต้องการ) ซึ่งสอดคล้องกับรูปทรงเฉพาะของอากาศพลศาสตร์มากขึ้น มีประสิทธิภาพสูงและมีเสียงรบกวนต่ำ
เครื่องทำความเย็นพื้นผิว: ใช้โครงสร้างท่อทองแดงและแผ่นอลูมิเนียม ท่อทองแดงและแผ่นอลูมิเนียมถูกรวมเข้าด้วยกันอย่างแน่นหนาโดยการขยายแรงดันเชิงกลหรือแรงดันน้ำ และทดสอบด้วยแรงดันอากาศ 1.6Mpa เพื่อให้แน่ใจว่ามีความต้านทานความร้อนสัมผัสขั้นต่ำเพื่อให้ได้ผลการถ่ายเทความร้อนที่ดีที่สุด ถาดคอนเดนเสททำจากแผ่นเหล็กคุณภาพสูงหรือ SUS304 สองชั้นบรรจุด้วยโฟมโพลียูรีเทน และการออกแบบความลาดเอียงเอื้อต่อการปล่อยคอนเดนเสทมากขึ้น ซึ่งได้รับการจดสิทธิบัตรระดับชาติ
ตัวกรอง: ส่วนการกรองประสิทธิภาพหลัก ปานกลาง และสูงมีเกจวัดแรงดันต่างกันเพื่อตรวจสอบความต้านทานเริ่มต้นและขั้นสุดท้ายของตัวกรอง ซึ่งเป็นพื้นฐานทางวิทยาศาสตร์สำหรับการเปลี่ยนตัวกรอง สามารถกำหนดค่าตัวกรองหลัก ปานกลาง และประสิทธิภาพสูง รวมถึงโฟโตไฮโดรเจนไอออน ตัวกรองไฟฟ้าสถิตแรงดันสูง และตัวกรองอิเล็กทรอนิกส์ได้ตามความต้องการ
คำถามที่พบบ่อย
ถาม: คุณมีบริการทดสอบและตรวจสอบหรือไม่?
ถาม: บริการจัดส่งของคุณมีอะไรบ้าง?
ถาม: เงื่อนไขการจัดส่งของคุณคืออะไร?
ถาม: คุณสามารถให้บริการขนส่งรูปแบบใดได้บ้าง
ถาม: บริการหลังการขายของคุณคืออะไร?
